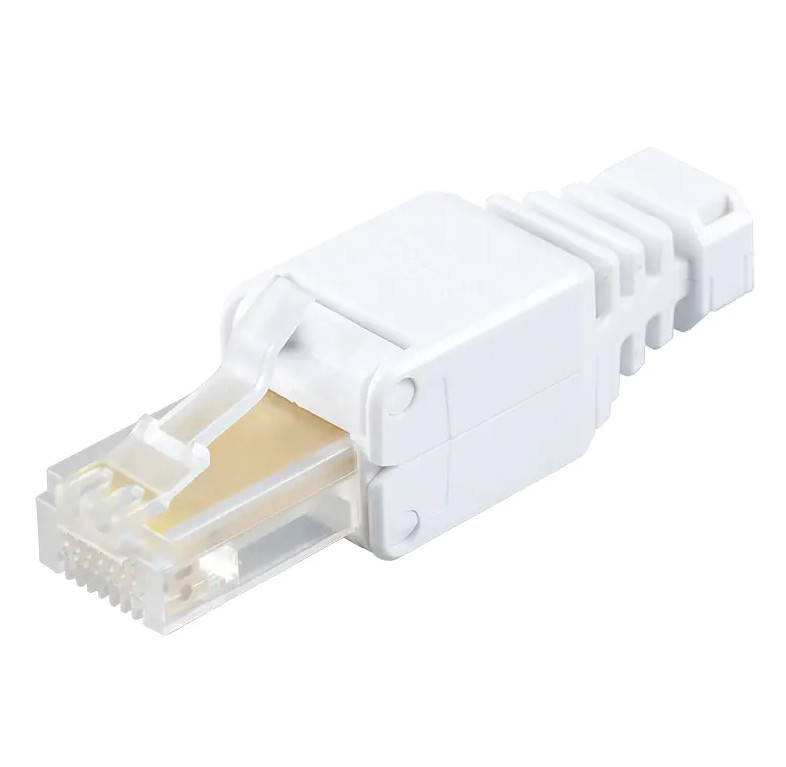

¿Qué es un enchufe sin herramientas y por qué revoluciona el cableado de red?

#toc_container { background: #f9f9f9; border: 1px solid #aaa; padding: 10px; margin-bottom: 10px; width: auto; display: table; font-size: 18px; line-height: 1.5; } .toc_title { display: flex; align-items: center; justify-content: space-between; font-weight: 700; margin: 0; padding: 0; } .toc-icon-toggle { width: 20px; height: 20px; cursor: pointer; line-height: 0; margin-left: 10px; } .toc_list { overflow: hidden; transition: max-height 0.1s, max-width 0.15s; } .toc_list li a { text-decoration: none; text-shadow: none; color: #f08300; } .toc_list li a:hover { text-decoration: underline; } #toc_container ul ul { margin-left: 20px; } function smoothScrollTo(targetY) { const startY = window.pageYOffset const diff = targetY - startY const distance = Math.abs(diff) const duration = Math.min(3000, Math.max(1000, distance * 0.6)) let startTime = null let animationFrameId = null function easeOutQuint(t) { return 1 - Math.pow(1 - t, 5) } function step(timestamp) { if (!startTime) startTime = timestamp const time = timestamp - startTime const progress = Math.min(time / duration, 1) const eased = easeOutQuint(progress) window.scrollTo(0, startY + diff * eased) if (progress < 1) { animationFrameId = requestAnimationFrame(step) } } function onUserScroll() { cancelAnimationFrame(animationFrameId) window.removeEventListener('wheel', onUserScroll) window.removeEventListener('touchstart', onUserScroll) } window.addEventListener('wheel', onUserScroll, { passive: true }) window.addEventListener('touchstart', onUserScroll, { passive: true }) requestAnimationFrame(step) } document.addEventListener('DOMContentLoaded', () => { const tocTitle = document.querySelector('.toc_title') const list = document.querySelector('.toc_list') tocTitle.insertAdjacentHTML( 'beforeend', '' + '' + '' + '' + '' + '' ) const toggle = document.querySelector('.toc-icon-toggle') const listHeight = list.scrollHeight const listWidth = list.scrollWidth list.style.maxHeight = 0 list.style.maxWidth = 0 toggle.addEventListener('click', () => { if (list.style.maxHeight === '0px') { list.style.maxHeight = listHeight + 'px' list.style.maxWidth = listWidth + 'px' list.style.marginTop = '10px' } else { list.style.maxHeight = '0px' list.style.maxWidth = '0px' list.style.marginTop = '0px' } }) document.querySelector('.toc_list').addEventListener('click', (e) => { const link = e.target.closest('a') if (!link) return e.preventDefault() e.stopPropagation() const id = link.dataset.id || link.getAttribute('href')?.replace('#', '') const target = document.getElementById(id) if (!target) return const realTarget = target.closest('h2') || target setTimeout(() => { const rect = realTarget.getBoundingClientRect() const scrollTop = window.pageYOffset const top = rect.top + scrollTop - window.innerHeight / 2 + realTarget.offsetHeight / 2 smoothScrollTo(top) }, 0) }, true) }) Contenido1 Principios técnicos: cómo se logran conexiones confiables sin herramientas 1.1 Evolución de la tecnología de conexión por desplazamiento de aislamiento (IDC) 1.2 Garantizar la integridad del blindaje 2 Comparación de rendimiento: terminación sin herramientas versus engarzado tradicional 3 Escenarios de aplicación 3.1 Centros de datos y salas de servidores 3.2 Edificios inteligentes y cableado estructurado 3.3 Sitios industriales y despliegue temporal de redes 4 Guía de selección 4.1 Coincidencia por grado de red 4.2 Coincidencia por tipo de cable 5 Conceptos básicos de instalación: pasos clave para garantizar el éxito por primera vez en la terminación sin herramientas 6 Tendencias de desarrollo: evolución futura de la tecnología de terminación sin herramientas 6.1 Optimización de la compatibilidad PoE de alta potencia 6.2 Diseño modular e integrado un Enchufe sin herramientas es un conecar que completa la terminación de cables de red sin requerir herramientas especializadas como alicates para engarzar o pelacables. Su principal ventaja radica en acortar el proceso de engarzado profesional tradicional de 3 a 5 minutos a solo 30 a 60 segundos, al tiempo que reduce la dependencia de los niveles de habilidad del operador. En centros de datos, edificios inteligentes y escenarios de automatización industrial, la adopción de tecnología de terminación sin herramientas puede mejorar la eficiencia general del cableado al más del 40% y reducir las tasas de falla de contacto causadas por una operación incorrecta del 8% al 12% (método tradicional) a menos del 2%. Principios técnicos: cómo se logran conexiones confiables sin herramientas Los enchufes RJ45 tradicionales se basan en herramientas de engarzado de metal para presionar ocho conductores de cobre en las cuchillas y cortar el exceso de cables simultáneamente. Los enchufes sin herramientas logran un rendimiento eléctrico y una resistencia mecánica equivalentes a través de estructuras mecánicas innovadoras. Evolución de la tecnología de conexión por desplazamiento de aislamiento (IDC) Los enchufes sin herramientas emplean tecnología IDC mejorada con cuchillas de precisión de doble filo en su interior. Después de insertar los hilos del cable dispuestos según los estándares T568A/B, la terminación se completa mediante los dos métodos siguientes: Tipo de empuje hacia abajo: La presión se aplica directamente a través de una cubierta superior en la carcasa, presionando los conductores dentro de las cuchillas y cortando el exceso. Esto es adecuado para modelos Cat5e/Cat6 sin blindaje. Tipo de tornillo/bloqueo por torsión: un rear nut is rotated to drive an internal pressing block forward, gradually compressing the conductors. This is commonly found in Cat6A/Cat7/Cat8 shielded models and provides stronger pull-out resistance (typically ≥50N). Garantizar la integridad del blindaje Para aplicaciones de par trenzado blindado (STP/FTP), los enchufes sin herramientas cuentan con carcasas metálicas combinadas con abrazaderas de conexión a tierra traseras. Este diseño único garantiza un contacto total de 360 ​​grados de la capa protectora. Tomando como ejemplo el tipo blindado Cat6A, el anillo de compresión de metal aprieta y perfora automáticamente la capa de blindaje exterior del cable mientras se aprieta la tuerca trasera, logrando continuidad de conexión a tierra con impedancia de transferencia controlada por debajo. 50mΩ , cumpliendo con los requisitos de enlace blindado de la norma ISO 11801. Comparación de rendimiento: terminación sin herramientas versus engarzado tradicional Aunque los métodos de operación difieren, los enchufes sin herramientas calificados igualan o incluso superan a los enchufes de engarce tradicionales en rendimiento eléctrico. La siguiente tabla compara los parámetros clave: Tabla 1: Comparación de indicadores clave de rendimiento entre tapones sin herramientas y tapones de engarce tradicionales Artículo de comparación Enchufe sin herramientas (Cat6A Shielded) Conector de crimpado tradicional (blindado Cat6A) Hora de terminación 30 a 60 segundos 3 a 5 minutos Herramientas necesarias No se necesitan herramientas especializadas Herramienta de engarzado, pelacables, probador de cables. Pérdida de inserción (100MHz) ≤0,1dB ≤0,15dB Pérdida de retorno (100MHz) ≥26dB ≥24dB Resistencia a la extracción ≥50N ≥30N Ciclos de reterminación 2 o 3 veces 1 vez (se requiere reemplazo del enchufe) Requisito de habilidad Bajo (insertar por código de color) Alto (requiere fuerza de prensado y control de ángulo) Como se muestra en la tabla, los tapones sin herramientas superan al engarzado tradicional tanto en pérdida de inserción como en pérdida de retorno. Esto se atribuye al mecanizado de precisión integrado de las hojas internas, que elimina las fluctuaciones de la resistencia de contacto causadas por una fuerza de engarzado manual desigual. Escenarios de aplicación Centros de datos y salas de servidores En los centros de datos con miles de puntos de información, la densidad del cableado es extremadamente alta y el espacio es limitado. Usando Tapones sin herramientas puede aumentar la capacidad de terminación diaria de un solo técnico desde 50–80 unidades to 150–200 unidades . Más importante aún, el diseño sin herramientas permite la operación directa en la parte posterior de los gabinetes o dentro de bandejas de cables sin necesidad de espacio para herramientas de engarce, lo que reduce significativamente el tiempo de inactividad por mantenimiento para los sistemas en servicio. Edificios inteligentes y cableado estructurado Los sistemas de cableado de edificios de oficinas comerciales a menudo requieren construcción dentro de espacios reducidos, como cámaras de techo y conductos de piso. El diseño compacto de los enchufes sin herramientas (algunos modelos tienen solo entre 40 y 45 mm de largo), combinado con estructuras de alivio de tensión traseras, permite la terminación directamente en espacios reducidos. Esto evita errores en la secuencia de cables o un engarzado deficiente causado por el espacio operativo insuficiente inherente a los métodos tradicionales. Sitios industriales y despliegue temporal de redes En escenarios de automatización de fábricas, construcción de exposiciones o comunicaciones de emergencia, las topologías de red frecuentemente requieren ajustes temporales. La característica reterminable de los enchufes sin herramientas (que permite de 2 a 3 ciclos de recableado) los hace ideales para equipos móviles y enlaces temporales. Mientras tanto, los modelos blindados con carcasas metálicas resisten eficazmente las interferencias electromagnéticas (EMI) en entornos industriales, lo que garantiza una transmisión Gigabit/10 Gigabit estable incluso cerca de convertidores de frecuencia y motores. Guía de selección Los tapones sin herramientas disponibles en el mercado se dividen en varias series según el grado de rendimiento, el tipo de blindaje y el mecanismo de bloqueo. Una selección inadecuada afectará directamente el rendimiento y la vida útil del enlace. Coincidencia por grado de red Cat5e (Categoría 5 mejorada): Adecuado para redes de 100 Mbps a 1 Gbps. Los tipos de empuje sin blindaje son suficientes y ofrecen el costo más bajo. Cat6 (Categoría 6): Soporta 1Gbps a 10Gbps (distancias cortas). Se recomiendan estructuras de empuje con alas para mejorar la fuerza de retención del cable. Cat6A (Categoría 6 aumentada): La distancia de transmisión estándar de 10 Gbps alcanza los 100 metros. Las carcasas completamente metálicas blindadas con secciones traseras con cierre giratorio son obligatorias para controlar la diafonía alienígena. Cat7/Cat8 (Categoría 7/8): Diseñado para velocidades de 25G/40G y superiores. Se requieren estructuras de hebilla metálica totalmente blindadas, con tuercas traseras que logren la conexión a tierra de la capa protectora para garantizar la continuidad del blindaje de extremo a extremo. Coincidencia por tipo de cable Los cables de diferentes diámetros exteriores requieren enchufes sin herramientas que coincidan con los rangos de calibre de cable correspondientes. Las especificaciones comunes son las siguientes: Cable redondo estándar (OD 5,5–6,5 mm): seleccione modelos con diámetro de orificio trasero estándar Cable de conexión delgado (OD 4,0–5,0 mm): elija modelos compatibles con cables delgados para evitar engarces sueltos Cable industrial extrapesado (OD 7,0–9,0 mm): seleccione secciones traseras de gran diámetro con estructuras reforzadas de alivio de tensión Conceptos básicos de instalación: pasos clave para garantizar el éxito por primera vez en la terminación sin herramientas Aunque el diseño sin herramientas reduce el umbral operativo, seguir procedimientos estandarizados sigue siendo esencial para garantizar la confiabilidad a largo plazo. Control preciso de la longitud de pelado: Pele la cubierta exterior hasta la longitud marcada en el enchufe (normalmente entre 12 y 15 mm). Mantenga el estado torcido hasta el momento antes de la inserción para evitar un desenroscamiento excesivo que cause que se supere la diafonía cercana (NEXT). Secuenciación estricta del código de colores: Ya sea que utilice los estándares T568A o T568B, asegúrese de que los ocho conductores estén completamente rectos y dispuestos en orden. Algunos enchufes sin herramientas de alta gama cuentan con canales de cables transparentes para una confirmación visual de la posición de cada conductor. Insertar completamente en un solo movimiento: Inserte el haz de cables dispuesto verticalmente en el enchufe hasta que cada conductor llegue al tope interno. Para los tipos de bloqueo por giro, confirme que el haz de cables no se haya retraído antes de apretarlo. unpply Sufficient Pressure: Para los tipos que empujan hacia abajo, aplique una presión uniforme con los dedos o con el talón de la palma; un "clic" audible indica que la cubierta está completamente asentada. Para los tipos de bloqueo por giro, apriete la tuerca trasera en la dirección indicada hasta que sienta una resistencia significativa, lo que generalmente requiere 3 a 5 vueltas . Verificación y Pruebas: unfter termination, always use a cable certification tester for continuity, crosstalk, and return loss testing. For shielded models, use a multimeter to verify conductivity between the shielding layer and the plug's metal housing. Advertencia de falla común: Aproximadamente el 60% de las fallas en terminaciones sin herramientas se deben a una longitud de pelado excesiva que deja al descubierto demasiados pares de cables sin torcer, o a secuencias de cables incorrectas que se fuerzan a engarzar. Dado que las cuchillas sin herramientas suelen ser más afiladas que los enchufes tradicionales, el daño al conductor debido a una terminación incorrecta es irreversible. Se debe volver a cortar el cable antes de volver a intentarlo. Tendencias de desarrollo: evolución futura de la tecnología de terminación sin herramientas A medida que la entrega de energía PoE (IEEE 802.3bt) aumenta a 90 W y Single Pair Ethernet (SPE) gana terreno en el IoT industrial, Tapones sin herramientas enfrentar nuevos desafíos técnicos y actualizar direcciones. Optimización de la compatibilidad PoE de alta potencia La alta corriente que pasa a través de los puntos de contacto genera calentamiento Joule, lo que aumenta la resistencia del contacto. Los enchufes sin herramientas de nueva generación adoptan contactos chapados en oro de bronce fosforado de alta conductividad (el espesor del chapado en oro aumentó del tradicional 3μin a 6–10 μpulg. ) y ampliar las áreas de contacto de la hoja IDC. Esto controla el aumento de temperatura dentro de los 15 °C, cumpliendo con los requisitos de confiabilidad para el funcionamiento PoE de 90 W a largo plazo. Diseño modular e integrado Algunos fabricantes ya han introducido enchufes sin herramientas con indicadores LED integrados. Una vez completada la terminación, los colores claros muestran directamente la corrección de la secuencia de cables (verde) o los errores (rojo), lo que reduce el tiempo de prueba en el sitio por otro 50% . Además, están surgiendo soluciones de adaptadores sin herramientas compatibles con conectores industriales M12, con el objetivo de salvar el límite de la capa física entre las redes de oficina y los buses de campo industriales.
